S’associer pour se déplacer : une ancienne énigme de la métallurgie résolue !

L’alliance du calcul et de la microscopie électronique « in situ » a permis de résoudre un mystère vieux de plus de 50 ans, lié la déformation plastique des métaux cubiques centrés. Cette avancée a été réalisée grâce à l’observation d’échantillons de niobium et de tungstène ultra-purs dans un microscope électronique du Centre d'élaboration de matériaux et d'études structurales1 , équipé pour les études dynamiques sous contrainte mécanique. En parallèle, des simulations numériques à l’échelle atomique ont reproduit l’évolution des configurations observées, confirmant l’interprétation proposée. Menée en partie à Toulouse, cette recherche est publiée dans la revue Nature.

La résistance mécanique et la contrainte de déformation des cristaux sont contrôlées par le mouvement des dislocations, des lignes de défauts cristallins qui se déplacent quand le matériau est déformé, et qui rendent compte de la grande plasticité de la plupart des métaux et alliages. Dans la plupart des cristaux, les dislocations se déplacent préférentiellement dans les plans cristallographiques où la contrainte motrice est la plus forte.

En revanche, la situation est plus complexe dans les métaux de structure cubique centrée (un type de cristal très répandu, la structure du niobium, du fer ou du tungstène par exemple), où les dislocations peuvent glisser dans des plans beaucoup moins sollicités à basse température. Ce glissement dit « anomal » a été observé pour la première fois en 1969, mais son origine n’a jamais été élucidée.

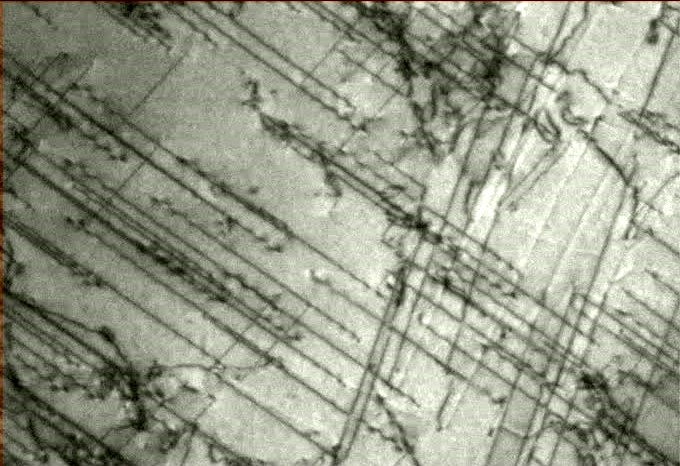

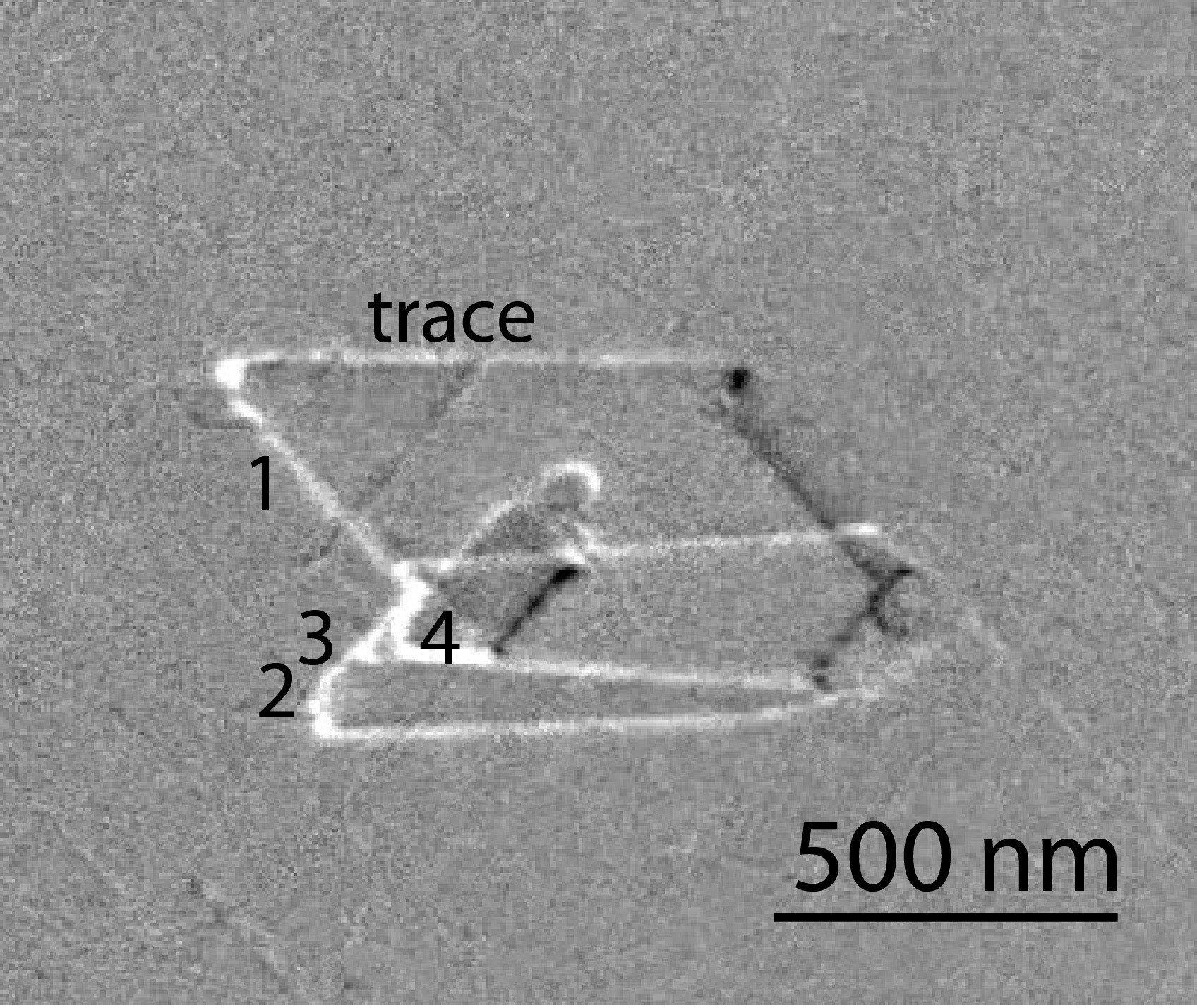

En réalisant des expériences de déformation pendant l’observation sous un microscope électronique à transmission, des chercheurs du CEMES et du CEA ont suivi en temps réel et caractérisé précisément le mouvement des dislocations sous contrainte. Ainsi, les scientifiques ont pour la première fois observé que dans du niobium déformé à -170°C, le glissement anomal est dû au mouvement extrêmement rapide (plusieurs ordres de grandeur supérieur à celui des dislocations individuelles) d’un assemblage de 4 dislocations appelé multi-jonction.

Ce mode de déplacement a constitué une réelle surprise, car de telles multi-jonctions n’avaient jamais été observées auparavant, et la théorie de l’élasticité ne prévoyait pas leur existence dans les métaux faiblement anisotropes comme le tungstène. Ce travail a permis de prouver l'existence de multi-jonctions dans des régimes dynamiques, mais aussi leur responsabilité dans le glissement anomal dans presque tous les métaux de structure cubique centrée.

• 1CEMES - CNRS
